ToolTemp MATIC
Maak gebruik van de MATIC testweek en ervaar zelf welke voordelen de MATIC heeft voor uw proces
Lees hier alles over de ToolTemp MATIC serie met het vernieuwde Artificial Intelligent Operating System (AIOS) IRIS.
Ontdek:
✅ Hoe je de arbeidsproductiviteit verhoogt;
✅ Energieverlies enorm reduceert;
✅ Prestatieverlies tijdig signaleert;
✅ Ongeplande stilstand voorkomt.
Eenvoudig in gebruik
› Intuïtieve bediening door een gebruiksvriendelijke menustructuur.
› Vooraf gedefinieerde programma’s maken de bediening eenvoudig en snel.
Connectiviteit
› IRIS biedt WLAN-ondersteuning voor zowel lokale als externe bediening.
› De ingebouwde webinterface biedt toegang via TCP/IP, REST-API en OPC-UA.
Economisch regelsysteem
› Het systeem is energiebesparend, slim en voorkomt gelijktijdig verwarmen en koelen.
› De pomp wordt efficiënt geregeld en levert alleen als dat nodig is.
› Het energieverbruik wordt in realtime weergegeven en kan eenvoudig worden uitgelezen.
Geconfigureerde acties, recepten, en timing
› Geautomatiseerde processen en recepten kunnen specifiek voor uw toepassing worden opgeslagen.
› Acties kunnen snel worden geactiveerd met één druk op de knop.
Modulair opgebouwd
› Functionaliteiten kunnen eenvoudig worden uitgebreid met extra modules.
› Complexiteit van het systeem kan worden gemanaged door diverse modules te combineren.
Onderhoudsvoorspellingen
› Continu bewaken van de pompstatus (signalering pompslijtage).
› IRIS analyseert de systeemcondities en biedt gerichte aanbevelingen voor acties.
Het IRIS Besturingssysteem
Temperatuurregeling heeft een grote invloed op uw productkwaliteit, productiviteit, energie-efficiëntie en productiekosten. Het IRIS-regelsysteem is specifiek ontwikkeld om u optimaal te ondersteunen op al deze gebieden.
IRIS is meer dan alleen een controller. IRIS bewaakt en regelt het proces volledig, reageert snel en past zich permanent aan nieuwe omstandigheden aan.
IRIS in een notendop
+ Modelgebaseerde regeling
IRIS is een modelgebaseerde regeling. Een fysisch model vergelijkt voortdurend met de actuele sensorgegevens, zelfs tijdens het regelproces. Dit maakt voorspellende regelingen mogelijk die zich aanpassen aan elke situatie. De temperatuurregeling is gebaseerd op uiterst nauwkeurige temperatuursensoren in de aanvoer en retour. De verwarmingselementen worden volledig aangestuurd door solid-state relais, wat betekent dat het verwarmingsvermogen naar behoefte fijn kan worden aangepast. De modellen voor koeling zorgen voor anticiperende, intelligente timing van de koelventielen, waardoor stabiele temperatuurregeling mogelijk wordt.
+ Focus op energiebesparing
IRIS volgt een economische aanpak en regelt energie in alle opzichten efficiënt. Het systeem slaagt erin de energiebalans laag te houden door alleen de verwarming of koeling te activeren voor regeldoeleinden. Dit wordt bereikt zonder verlies van regelprecisie.
+ Intelligente bewaking
Dankzij constant bijgewerkte modellen is het mogelijk om het hele systeem te monitoren. Problemen kunnen duidelijk worden geïdentificeerd en gelokaliseerd, waarbij oplossingssuggesties aan de gebruiker kunnen worden gegeven samen met het bijbehorende foutbericht. Continu toezicht op het systeemgedrag en de reactie op eventuele problemen kan flexibel worden geconfigureerd.
+ Eenvoudig uitbreidbaar en OEM-protocollen
Connectiviteit kan worden uitgebreid naar verschillende standaarden via uitbreidingsmodules. De IRIS-ontwikkelomgeving maakt het mogelijk OEM-protocollen en aangepaste acties snel en eenvoudig te integreren.
Eenvoudige bediening
De duidelijke en contrastrijke weergave op het 7" display zorgt ervoor dat het scherm zelfs onder moeilijke lichtomstandigheden goed zichtbaar is. Temperatuurregelunits die zijn uitgerust met het IRIS-controllersysteem vereisen geen initiële configuratie door de gebruiker.

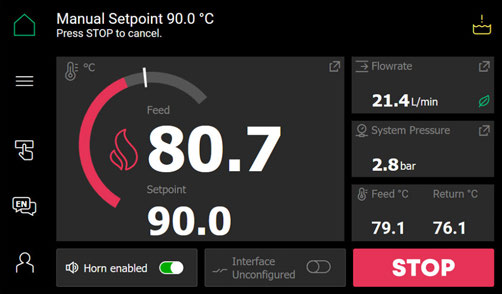

7" touchscreen
› Zeer responsief capacitief display – kan ook met handschoenen worden bediend.
› Ergonomische bediening dankzij draaibaar display.
› Automatische screensaver.
Één aanraking, één gedachte

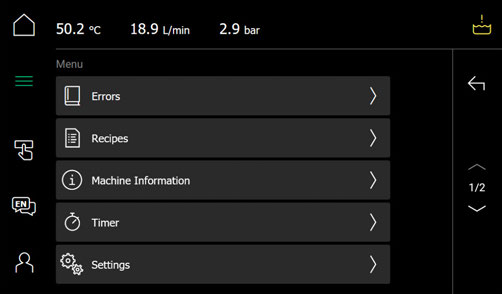

› Platte navigatie – de gebruiker wordt intuïtief geleid.
› Drie verschillende gebruikersniveaus helpen de focus op het essentiële te houden.
› Individuele werkstappen worden opgeslagen als acties en kunnen volledig automatisch worden uitgevoerd met slechts één aanraking.
Eenvoudig gebruikersbeheer
› Eenvoudige en intuïtieve bediening – snel in te stellen en te bewerken.
› Fouten en informatie worden weergegeven en begeleiden de gebruiker met een duidelijke aanbevolen actie.
› Snelle selectie van recepten en geautomatiseerde deelprocessen.
Veiligheid en gegevensregistratie
› Continue gegevensregistratie ondersteunt naleving van ISO-normen.
› IRIS registreert alle fouten en systeemmeldingen – de status van de unit kan op elk moment worden geraadpleegd.
› Gegevenslogboek kan worden geëxporteerd naar een USB-stick of op afstand in een open formaat.

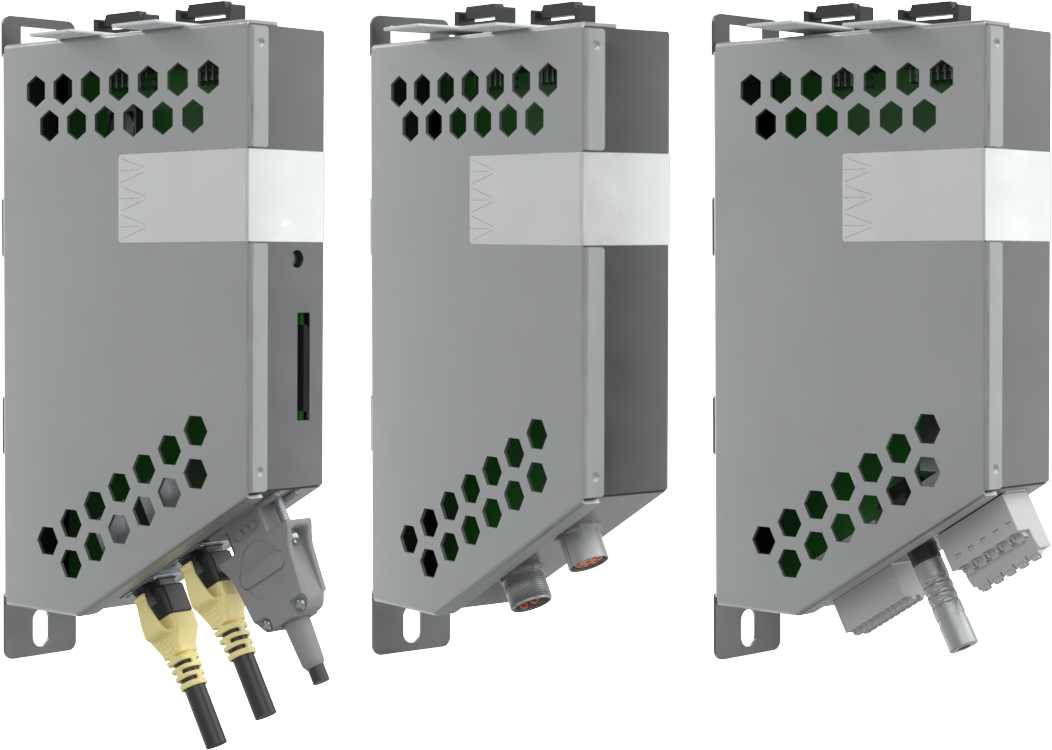

Flexibele communicatie
IRIS biedt uitgebreide connectiviteitsmogelijkheden, met verschillende communicatiemodules die de integratie van de temperatuurregelunit in bestaande netwerken mogelijk maken. De interfaces omvatten een externe Ethernet-verbinding voor aansluiting op het bedrijfsnetwerk, Ethernet OPC UA voor het verbinden van temperatuurregelunits, USB voor service-doeleinden zoals het downloaden van gegevenslogboeken en het uploaden van nieuwe firmware, en WLAN voor externe besturing. Er zijn drie communicatiemodules beschikbaar:
- Communicatiemodule 1 biedt RS-232, RS-485, CAN-Bus en Current-Loop voor communicatie met spuitgietmachines en andere apparaten.
- Communicatiemodule 2 ondersteunt ProfiNet, EtherNet/IP en Profibus voor industriële netwerken.
- Communicatiemodule 3 biedt digitale in- en uitgangen (24 V contactloos), analoge ingangen en uitgangen (0-10 V, 0-20 mA, 4-20 mA) en een temperatuursensor.
Met meer dan 30 protocollen beschikbaar van fabrikanten wereldwijd, biedt IRIS de flexibiliteit om te communiceren met verschillende machines en systemen.
Korte uitleg

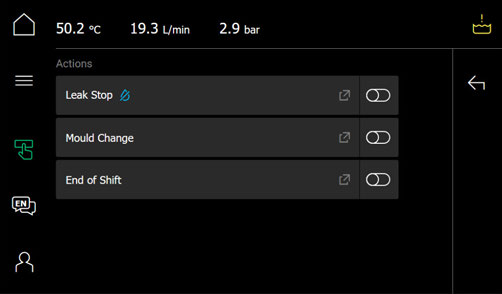

+ Acties om de gebruiker te ondersteunen
Een actie is een reeks stappen die zijn ontworpen om repetitieve of tijdrovende taken voor de operator te automatiseren. De volgende acties zijn beschikbaar:
- Matrijswissel
- Matrijswissel warme matrijs
- Einde van de shift
- Lekkage-stopper
- Functietest
- Andere op aanvraag
+ Recepten voor meer procesbetrouwbaarheid
Een recept bevat alle informatie over hoe een product voor een klant moet worden geproduceerd. IRIS kan een onbeperkt aantal recepten opslaan, zodat voor elk product een apart recept kan worden beheerd.
Een recept kan handmatig worden gestart of worden aangestuurd via de timerfunctie. Aan het einde van een recept volgt een geselecteerde actie. Deze actie bepaalt of het proces wordt herhaald na het voltooien van alle stappen, of hoe het wordt beëindigd.
IRIS maakt onderscheid tussen twee soorten recepten:
-

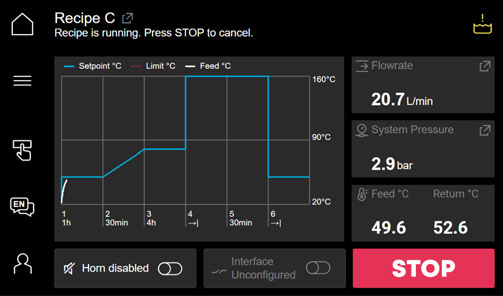

Ramp-recepten
De gebruiker specificeert verschillende, tijdsafhankelijke temperatuurpunten. -
Setpoint-recepten
Er wordt één, tijdsonafhankelijke temperatuurpunt gespecificeerd.
+ Timerfuncties voor geautomatiseerde processen
Uitgebreide timerfuncties maken het mogelijk om recepten en acties naar wens te starten en te stoppen. Zonder handmatige tussenkomst begint de temperatuurregelunit automatisch te werken op een vooraf ingestelde tijd en schakelt deze ook automatisch over naar stand-bymodus.
Modulaire Opbouw
IRIS bestaat uit meerdere modules. De kern is de hoofdmodule, die de essentiële rekenkracht en opslagcapaciteit biedt en de volledige bedieningslogica bevat. Hieraan is het displaymodule gekoppeld voor bediening via een speciale dataverbinding.
Het centrale controlesysteem wordt verzorgd door invoer-uitvoermodules die via een snelle CAN-bus zijn verbonden, waarbij de sensoren en actuatoren met deze technologie worden gekoppeld. IRIS kan zich daardoor aanpassen aan de complexiteit van het apparaat. Communicatie met de buitenwereld is bovendien uitbreidbaar met extra modules. Verschillende communicatiemodules kunnen door de klant en in het veld worden aangesloten op een tweede CAN-bus.
IRIS Display Module
Het ergonomische, draaibare displaymodule herbergt de bedienings- en weergavefuncties.

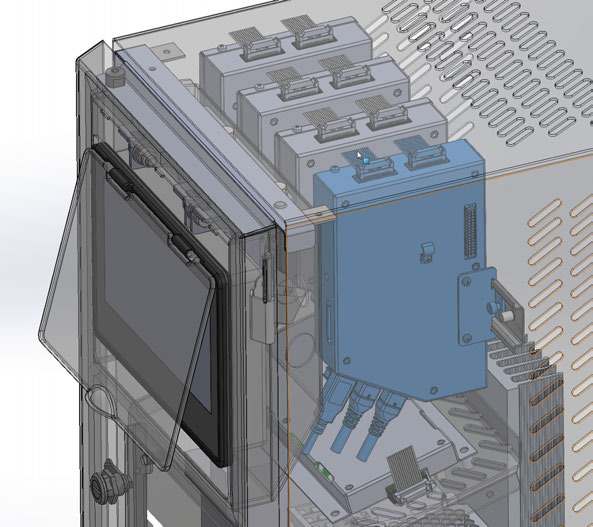

IRIS System Controller
Het centrale gegevensverwerkingscentrum van IRIS bestuurt alle sensorinvoer en vergelijkt deze met de opgeslagen modellen. IRIS regelt proactief en biedt de gebruiker essentiële systeeminformatie die nodig is om nog efficiënter te werken.
IRIS Sensormodule
Alle sensoren, zoals SSR’s, contactoren, magneetkleppen en sensoren, zijn aangesloten op de sensormodule. Als beschermend schild voor de eigenlijke computer vormt het de systeemgrens tussen 400 V en 24 V DC.

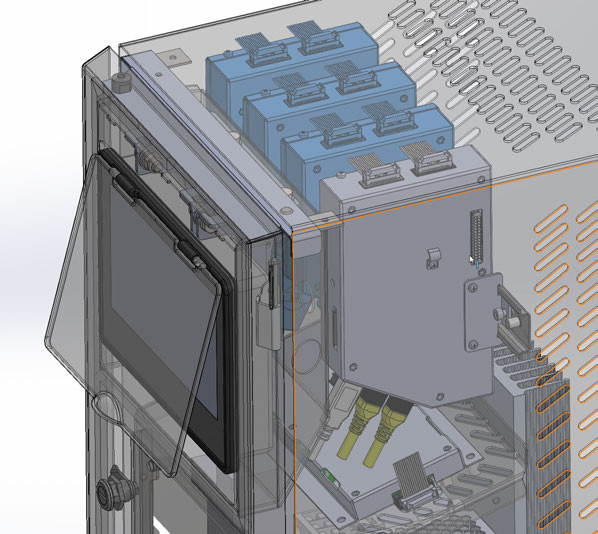

IRIS In- en Output Modules
Onbeperkte mogelijkheden worden geboden aan de gebruiker door de verschillende communicatiemodules die eenvoudig met elkaar kunnen worden gecombineerd. OPC-UA en een webinterface (LAN-kabel, WLAN) zijn altijd standaard aanwezig op de hoofdmodule van IRIS. Extra interfaces (zoals Profibus, ProfiNet, CAN-bus, RS-485, RS-232, Current Loop) kunnen worden toegevoegd via extra IO-modules.
Veiligheid & Datalogging
De duidelijke en contrastrijke weergave op het 7" display zorgt ervoor dat de controller zelfs onder moeilijke lichtomstandigheden goed zichtbaar is. Temperatuurregelunits die zijn uitgerust met het IRIS-controllersysteem vereisen geen initiële configuratie door de gebruiker.
VEILIGHEID EN GEGEVENSLOGGING
Procesgegevens worden opgeslagen.
In de nieuwe controller worden alle processen en bedrijfsgegevens zoals temperaturen, drukken, debieten, bedrijfsomstandigheden, statusmeldingen, diagramgegevens en gegevensgeschiedenissen opgeslagen en gelogd, zodat ze altijd voor u beschikbaar zijn. IRIS ondersteunt, informeert, waarschuwt, rapporteert en optimaliseert continu de werking van uw temperatuurregelunit. U bestuurt, beheert en analyseert met slechts één vinger – snel en intuïtief.

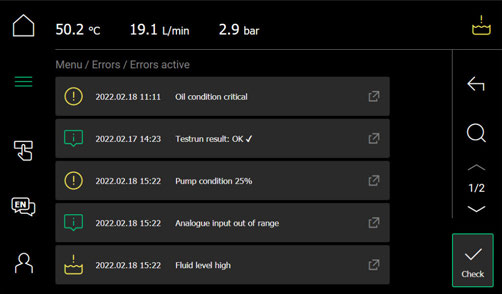

Foutenlog kan worden uitgelezen
Naast de standaardweergave van de belangrijkste parameters op het hoofdscherm, kan het gedrag van de unit direct op het touchscreen worden geanalyseerd in een grafische visualisatie van historische gegevens. Bovendien kan een gegevensbestand met alle sensorsignalen, evenals een foutenlogboek, worden gedownload voor gedetailleerde analyse of documentatie.
Verschillende gebruikersniveaus
Met drie vooraf gedefinieerde toegangslevels kunt u ervoor zorgen dat iedereen de benodigde autorisatie heeft. De verschillende toegangslevels maken het mogelijk om via de gebruikersinterface toegang te krijgen tot essentiële taken en om de werking te beperken of zelfs volledig te blokkeren.
Onderhoudsvoorspelling
Voor nog meer veiligheid
Korte uitleg
+ Zelfdiagnose-algoritme
IRIS beschikt over zelfdiagnose-algoritmen en voert plausibiliteitscontroles uit op sensorwaarden. Voorwaarden zoals cavitatie, water in de olie of een te grote verbruiker worden gedetecteerd, en een melding met een actieadvies wordt aan de gebruiker weergegeven.
+ Bewaking van de pompconditie
Het systeem compenseert slijtage van de pomp en zorgt zo voor een constante krachtoutput gedurende de volledige levenscyclus. IRIS geeft ook te allen tijde informatie over de toestand van de pomp.
+ Registratie van omgevingsgegevens
Verhoogde belastingwaarden worden door IRIS gedetecteerd. Het systeem onderneemt actie om deze tegen te gaan, nog voordat een fout of productiestop optreedt.
+ Conditiesbewaking van het warmteoverdrachtsmedium
IRIS rapporteert de toestand en geeft aan wanneer het medium olie / water ververst moet worden.
Industry 4.0 Ready
Het besturingsconcept van IRIS dekt op holistische wijze de concepten van Industry 4.0
Netwerken
IRIS verbindt verschillende apparaten met elkaar en kan eenvoudig worden geïntegreerd in machinebesturingssystemen. Netwerken vindt plaats via WLAN of een plugverbinding.
Informatie-transparantie
Sensorgegevens worden geëvalueerd en breiden continu de besturingsmodellen uit. Belangrijke parameters worden opgeslagen en kunnen te allen tijde worden weergegeven.
Technische ondersteuning
Het systeem ondersteunt de gebruiker door foutmeldingen weer te geven, met aanbevelingen voor actie.
Decentrale besluitvorming
Het systeem voert de besturingstaken zelfstandig uit. Het reageert op externe invoer en handelt grotendeels autonoom.
